數控收口直縫焊管機
數控收口直縫焊管機, 型號: HM2200/18000
直徑范圍： 300~2200mm, 雙弧雙絲埋弧焊
（鋼桿合縫焊接機）
使用范圍：適用于大長度的中桿縱向自動焊接，適用于高桿燈桿，電力桿等。

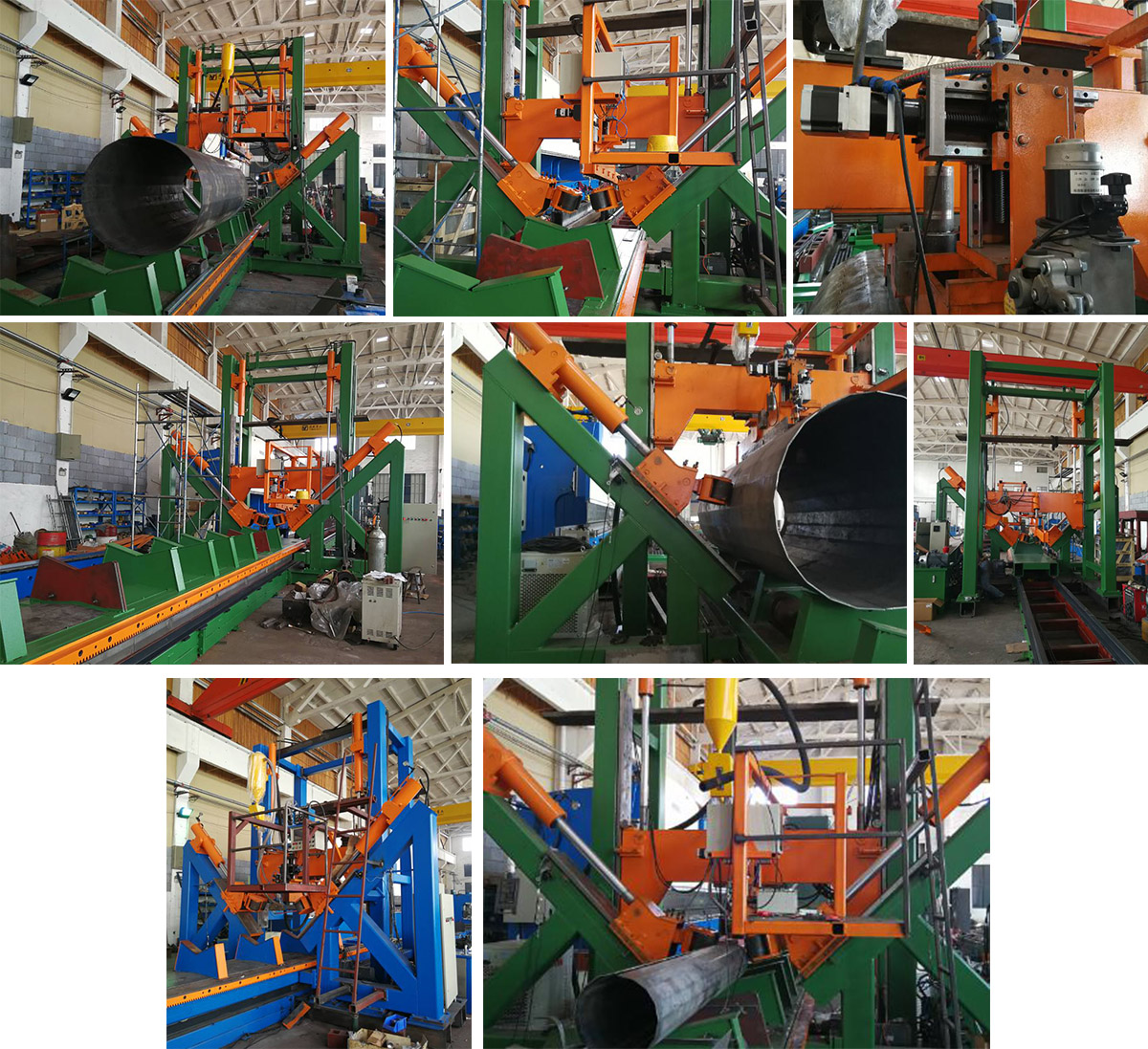

中桿收口直縫焊管機
此機通常適用于焊接多邊形和圓形錐形中型尺寸的桿子，可以是一片型也可以是兩片型的。本焊機是自動焊接線，小車配有可調速伺服電機，可以牽引桿子運動。液壓油缸促使壓輪收緊中桿，同時進行焊接。
當兩片型的桿子，一條縫焊接完成后，滾輪裝置頂起桿子旋轉到位，完成另外一條焊縫的焊接。
機器包含以下部分：
1.用于小車移動的長型工作臺
2.主龍門架
3.小車驅動
4.液壓夾緊部分（包括壓緊輪，適用于中桿）
5.埋弧焊系統，帶焊絲送料系統
6.焊劑回收系統
7.內襯銅塊帶水冷系統
8.升起型滾輪，2套
9.液壓系統
10.控制系統
| 技術參數 | ||
| 1 | 可焊接桿的直徑范圍 | 300-2200mm |
| 2 | 可焊接燈桿的長度 | 18000 mm |
| 3 | 可焊接桿厚度 | 5~25mm |
| 4 | 壓腳數量 | 3 units. 3套 |
| 5 | 油泵電機功率 | 5.5 KW |
| 6 | 移動電機功率 | 7KW, AC servo 7KW. 伺服電機，速度可調節 |
| 7 | 垂直頂壓行程 | 2000mm |
| 8 | 垂直頂壓行工作力 | 39ton（2 pieces cylinder x19.5 ton ） |
| 9 | 側壓工作力 | 32ton x 2 piece |
| 10 | 焊機標配 | 標配：雙弧雙絲埋弧焊直流埋弧焊電源型號 ZD5-1250B:輸入電源 AC380V、三相、50Hz額定輸入容量 88KVA輸出電流 DC250A～DC1250A額定負載持續率 100％交流流埋弧焊電源型號 BXL5-1250:輸入電源 AC380V、兩相、50Hz額定輸入容量 110KVA輸出電流 DC250A～DC1250A額定負載持續率 60％焊機品牌：唐山開元 |
| 焊機可選: 林肯，美國品牌 | 雙弧雙絲埋弧焊直流埋弧焊電源型號 DC-1000送絲機：NA3控制器：NA3交流流埋弧焊電源型號 AC-1200送絲機：NA3控制器 | |
| 11 | 焊絲直徑 | 3~5mm 根據桿厚度可選擇不同直徑的焊絲 |
| 12 | 工作速度 | 0.2~1m/min 無級可調(注：厚度不同，速度也不同) |
| 13 | 焊接方向 | 焊接從大端向小端焊接 |
| 14 | 焊透率 | 90 % |
| 15 | 電器元件 | 施耐德法國品牌 |
| 16 | PLC | 西門子 |
| 1 | 液壓泵主電機品牌 | 西門子 |
| 18 | 伺服電機 | 西門子 |
| 19 | 焊機品牌 | Submerged Arc WeldingKaiyuan (Panasonic Janpan factory in China)Option: Lincoln, USA |
| 20 | 重量 | 30 ton |
| 21 | (mm) 外形尺寸 | 43000x6500x5500 mm （長寬高） |
